来源：鼎盛在线下载 发布时间：2025-05-11 22:49:49是一种可调的电子元件，由一个别和一个滚动或滑动体系组成。共有三个接点,两端二个之间是这个电位器的最大阻值,中心一个是滑臂,是调理阻值的,如是带开关的,可将开关前端和最远端串接入电路,因开关后端是与最近端短路的,使开关一开,电路处于最大阻值.如无开关的,可将滑臂与一端短路作一个接点,远端作一个接点,串接在电路中,应留意开端通电时的电位器处于最大阻值。

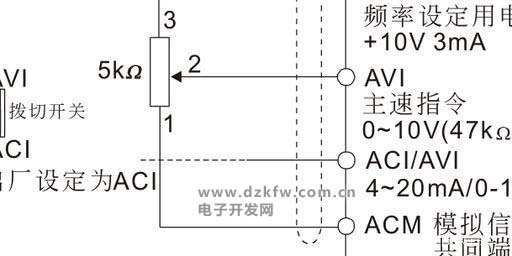

精可调电阻器3296,5K三个引脚,中心的引脚,是电位器的滑动触点,调是对两端的引脚可调大,可调小,两端的引脚,是电位器电阻的两个端点,看你的主意,怎样接都行.

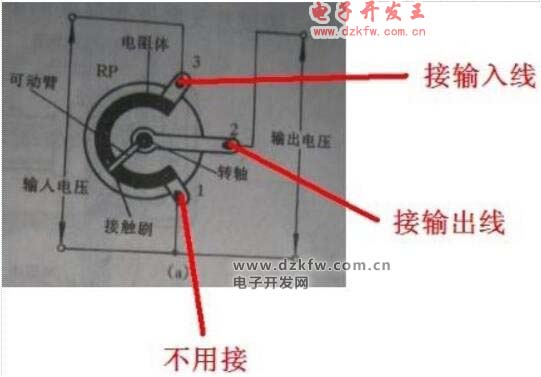

关于一般的电位器，接近中心的是滑片，中心头里边便是一根电阻丝，跟电阻丝两端两个引脚直接连起来，这两个引脚别离衔接输入信号和地（有些不接），比方一个引脚连输入信号，另一个管脚接地，此刻这电阻丝两段上就有了总的电阻值，假如用滑片在这根电阻丝上来回滑动就可以得到改变的阻值了，可是假如输入和输出信号接反，那么滑片滑动方向与阻值改变相反。
它和一般的可调电位器效果相同，调整钮在图的右上方，调整时可用一字螺丝刀旋转做调整。接线脚为动臂。标明如上图。CW标明动臂2向3移动时，是顺时针旋转调整钮。
电位器（或微调电阻等等）惯例引脚（仅举例说有3个引脚的电位器），两端的电阻值是固定的，中心引脚对任何一端引脚的电阻值是可变的；
因而，假如作为可变分压电阻用，则一端接输入电压，中心端接输出，余下端接地；
假如作为可变电阻用，一端接输入电压，中心端接输出，余下端可悬空，或与中心端衔接。
